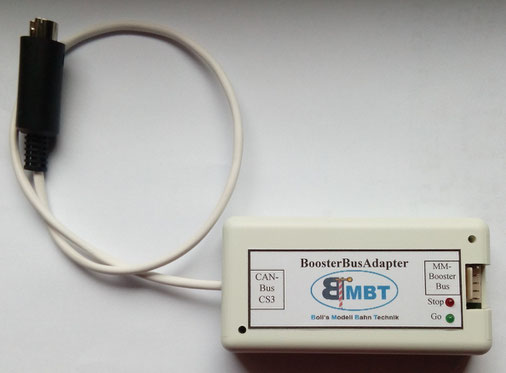

BACAN CAN-Bus Adapter für CS3(+)
Der BACAN ist ein Adapter der mittels CAN-Bus an die CS3 von Märklin angesteckt wird und die klassischen Booster mit 5poligem BoosterBus bedient. Mindestens ein angeschlossener Booster muss die Stromversorgung des BACAN über PIN3 des Buskabels übernehmen !
Dabei meldet sich der Adapter selbstständig an der Zentrale an und erscheint als Booster mit der Nummer 30250 im System-Menü.
START / STOP Befehle werden von der Zentrale an die Booster gesendet sowie Kurzschlussmeldungen der Booster an die Zentrale weitergeleitet.
Ein Adapter kann 5-10 (je nach Eingangsbeschaffenheit) ältere Booster bedienen.
Neu:
Der BACAN kann ab 2024 mit einem Netzteilanschluss und externem 12V Steckernetzteil geliefert werden.
Somit können auch die Booster, ohne Energieversorgung am Boosterbus, direkt angesteckt werden.
Booster mit 5pol-Boosterbus, die den BACAN mit Energie versorgen/ nicht versorgen:
- BMBT B3/B5 mit 4pol Schalter - Ja
- BMBT B3/B5 mit 6pol Schalter - Ja, Schalter 5 auf ON
- BMBT B10 - Ja
- Märklin 6015 - Ja

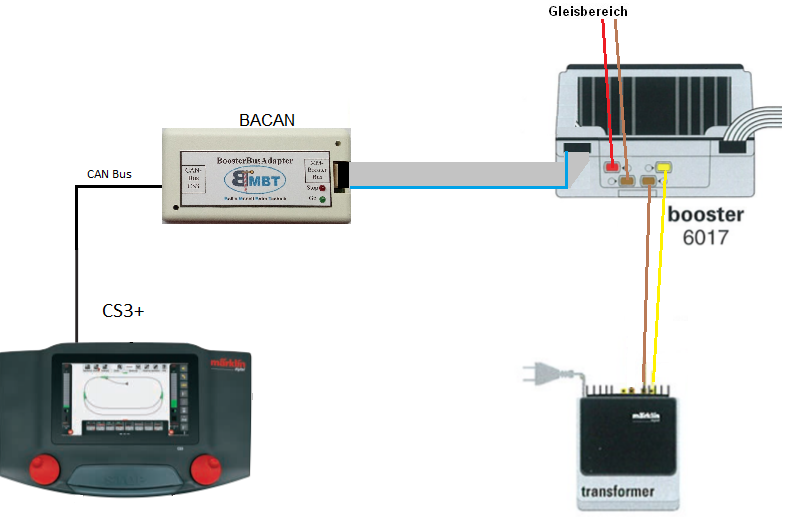

- Märklin 6017 - Ja, Schalter 3 auf ON
- LDT DB 2 - Ja?
- LDT DB-4 - Nein
- Uhlenbrock POWER3/6 - Nein
- TAMS B3 - Ja
Liste wird weitergeführt sofern Kunden mir die Funktion melden.

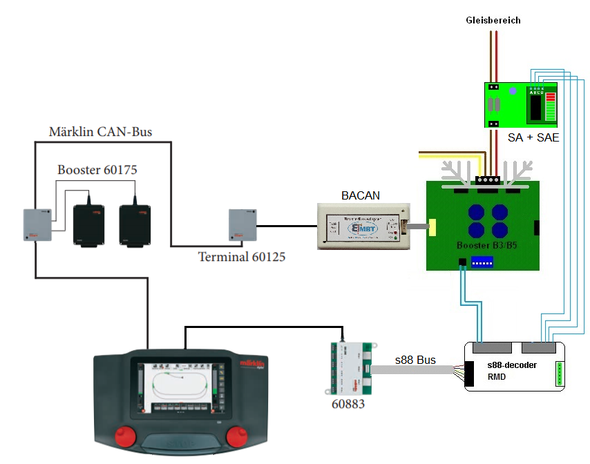

Systembeispiel

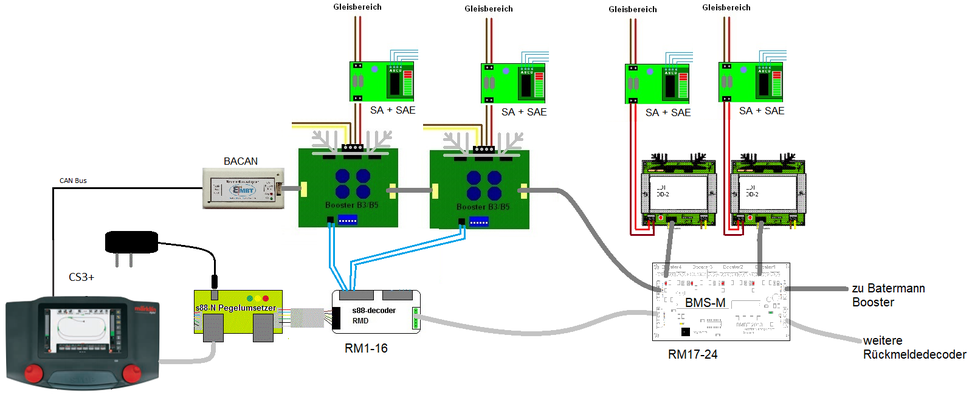

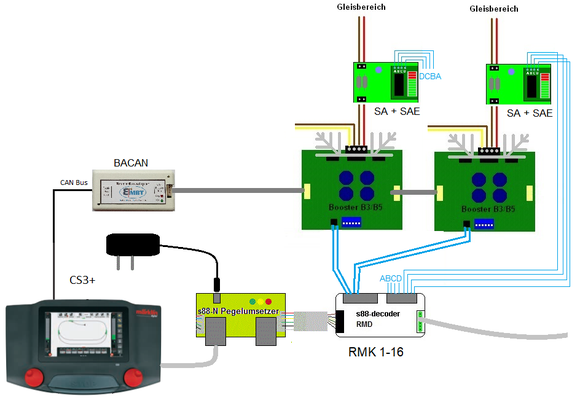

Anwenderbeispiele:

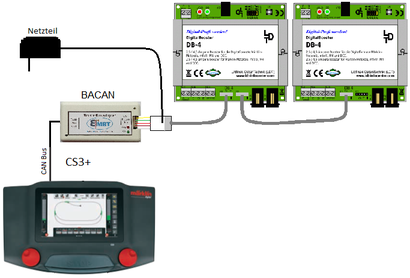

Falls der/die Booster den BACAN nicht mit Energie versorgt.
Mit einen Netzteil das min. 9Vdc in den Boosterbus (Pin3) einspeist kann man sich behelfen.
9V - 24Vdc / 100mA reichen aus, solche Netzteile findet der Modellbahner meist in der Bastelkiste, z.B von alten Basisstationen für Schnurlostelefone, LED Lichterketten usw.
Märklin beschreibt den Anschluss ihrer Boosterbuskabel etwas eigentümlich, genau entgegengesetzt wie es die Hersteller die Steckverbinder vorsehen. Ich verwende die AMP Stecker Typ "MTA100" (oder vergleichbare) die man so eigentlich garnicht zusammenstecken kann.

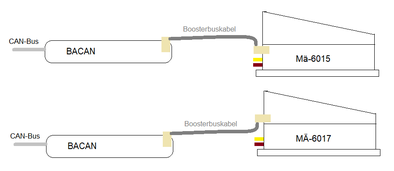

Aus diesem Grund hier die Vorgehensweise wie man den BACAN und alle andere von mir entwickelten Busankoppler an die alten Märklin Booster ansteckt.
