Gleisbelegtmelder einkanalig GBE(-O)

Manchmal benötigt ein 3-Leiter Fahrer einen Gleisbelegtmelder wie ihn die 2-Leiter Fraktion nutzt.

Dies ist z.B. bei der Märklin Schiebebühne notwendig um die Belegtmeldung "Lok auf Bühne" zu realisieren. Da man sonst nur Massebezogene Rückmeldungen und entsprechende Rückmeldedecoder einsetzt wäre ein zusätzlicher 8 Kanaliger Gleisbelegtmelder (GBM) zu teuer und verschwenderisch. Hierfür ist der einzelne "Stromfühler" ideal.

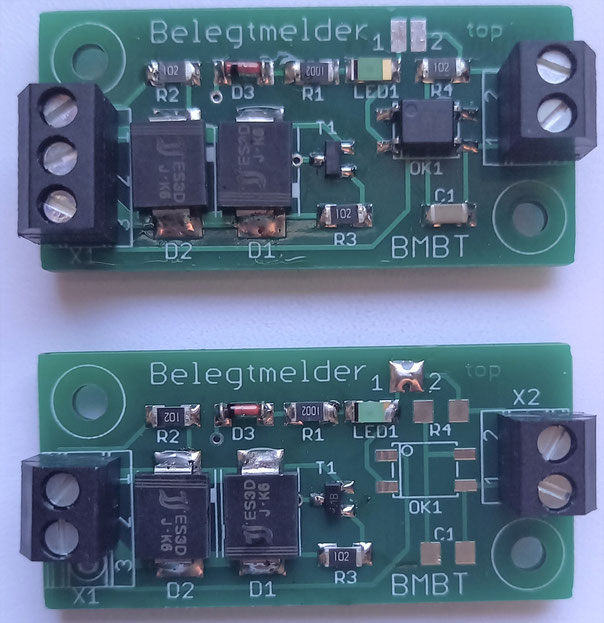

Ihn gibt es in 2 Versionen, einmal ohne galvanische Trennung, wie es für meine Rückmeldesysteme mit einheitlicher Masse Verwendung findet, und eine Version mit Optokoppler um ihn auch in Fremdsysteme integrieren zu können.





  • Keine zusätzliche Stromversorgung nötig
  • Maße ca. 21x43mm
  • Anschlussquerschnitt max. 1mm²
  • Strombelastbarkeit ca.3A
  • Belegtmeldung wird durch LED signalisiert

Anwendungsbeispiel:
