SAE Stromanzeigen Encoder

Der Encoder dient dazu, die Stromanzeige an einen Rückmelder anzuschließen.



Dabei belegt jede Stromanzeige 4 Rückmelde-Eingänge.



Die Rückmelde-Eingänge müssen nach dem Märklin-Prinzip gestaltet sein, d.h. über interne „pull Up“ Widerstände den Eingang auf +5V legen, und Low-aktiv sein, d.h. Masse am Eingang wird als „belegt“ erkannt.

Das funktioniert nicht mit s88N Rückmeldedecodern die an 12V arbeiten !

In diesem Fall kann man den entsprechenden Rückmeldedecoder mittels "s88-PEG" (Pegelumsetzer) mit 5V versorgen, oder man schaltet Optokoppler in die 4 Meldeleitungen.

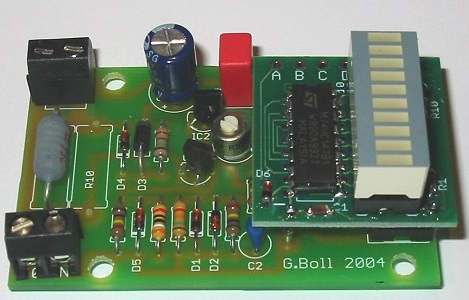

Der SAE wird direkt auf den Sockel der LED-Balkenanzeige gesteckt, und die Anzeige wiederum auf den Sockel des SAE.

  Hier ein Auszug aus dem Win-Digipet 2015 Handbuch, in dem die Darstellung der Stromanzeige in WDP beschrieben wird.

Download
wdp-sa-sae.pdf
Adobe Acrobat Dokument 182.6 KB

Hier die Variante mit s88-PEG um mit 5V Buspegeln zu arbeiten.


Hier die Variante mit zwischengeschaltetem 4-fach Optokoppler an einem LENZ-Rückmeldedecoder.
