Skizzen zu Schaltdecodern

Hier ein paar Informationen über den generellen Anschluss der Schaltdecoder

Zum vergrößern der Skizzen, diese anklicken !

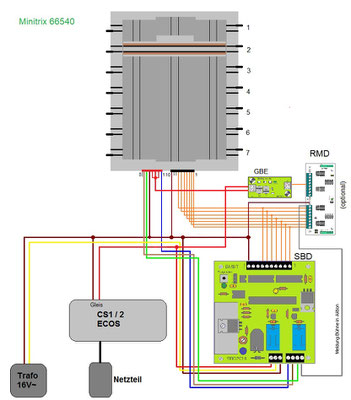

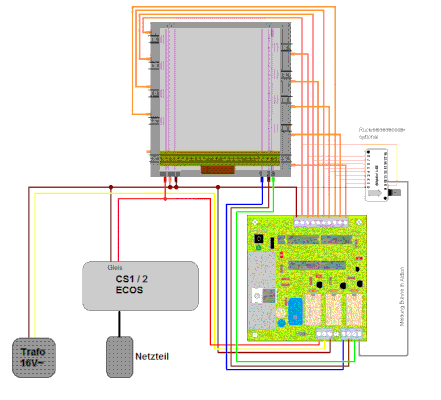

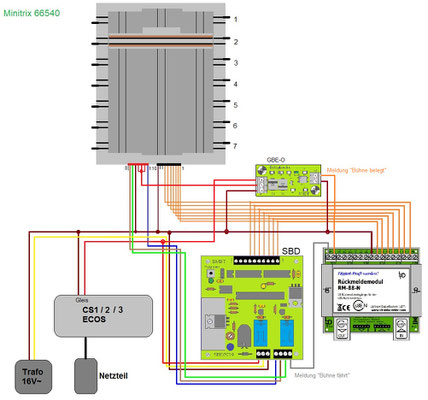

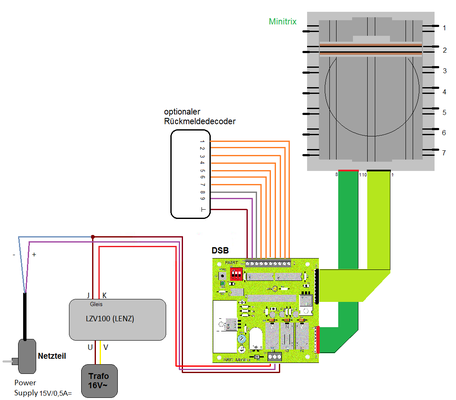

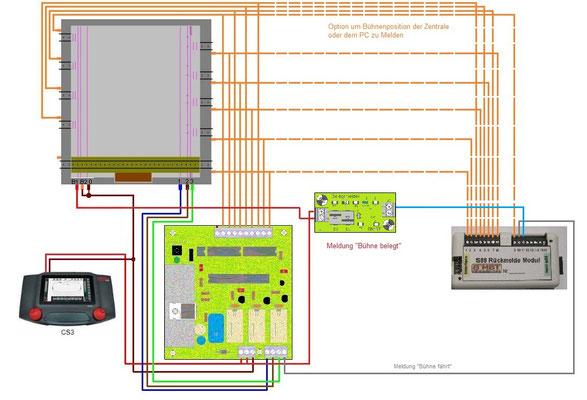

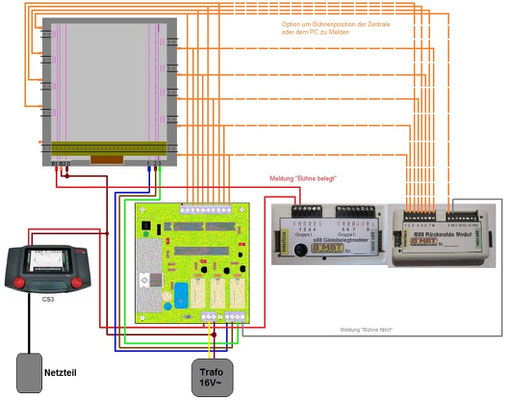

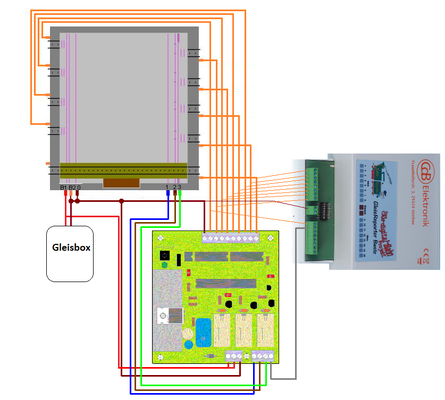

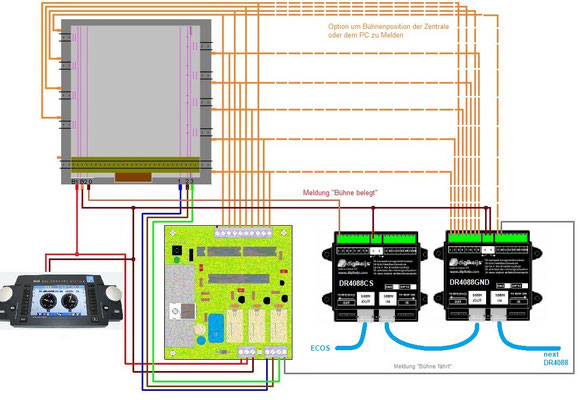

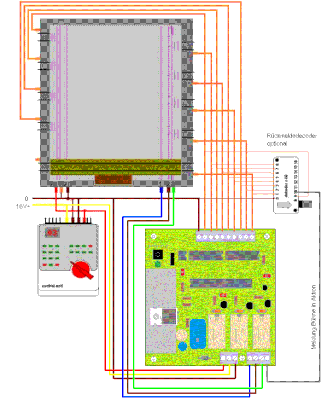

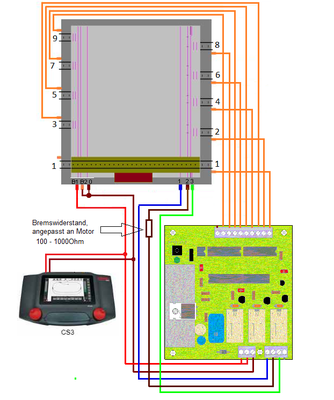

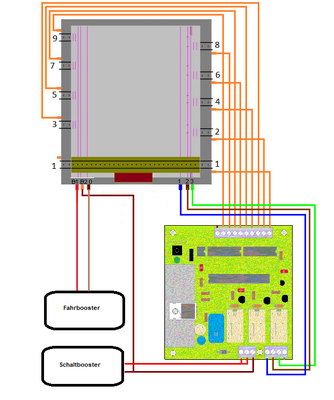

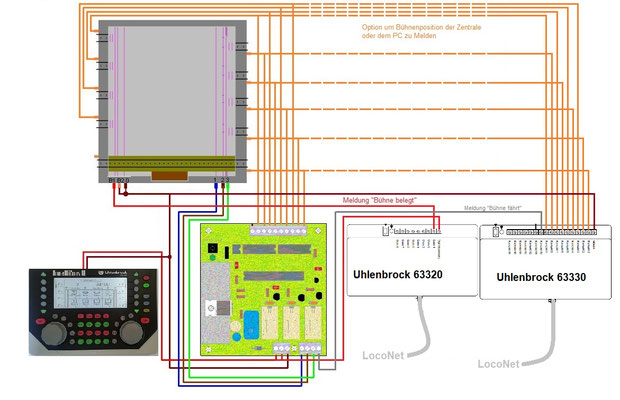

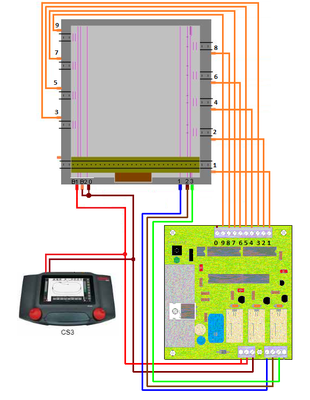

Märklin-Schiebebühne

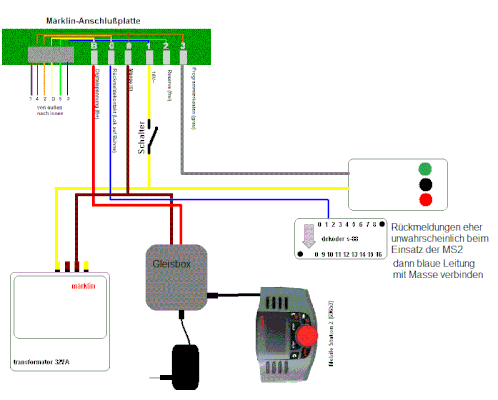

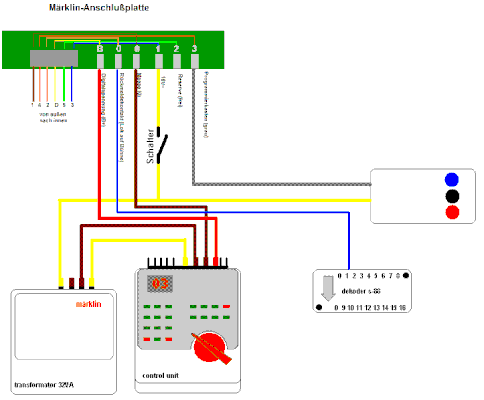

Märklin-Drehscheibe mit 6021                                                    mit MS2

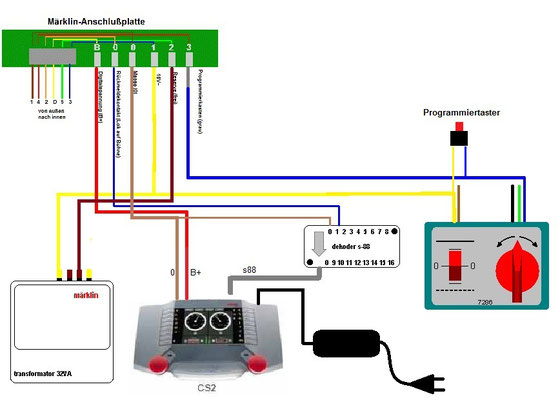

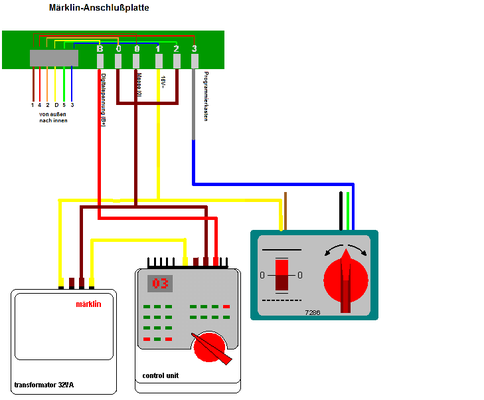

ohne Rückmeldung, mit original Bedienkasten         mit CS2, Rückmeldung und bedienkasten+Prog.Taster

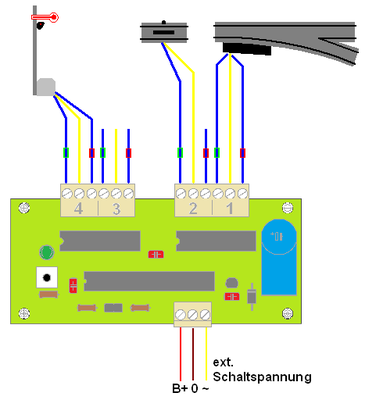

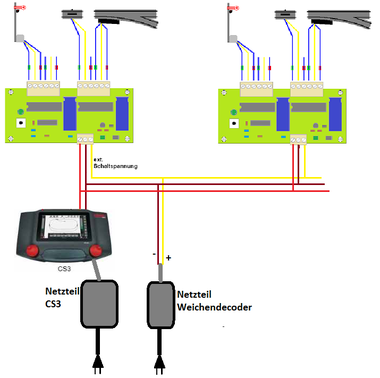

Magnetartikeldecoder                                  Lichtsignaldecoder                                      Schaltdecoder

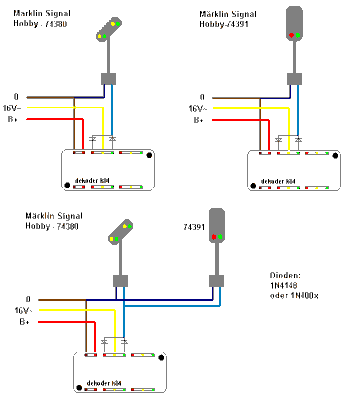

Märklin Hobby Signale mit K84 Schaltdecoder          Märklin-START UP Signale, gesteuert mit Lichtsignaldecoder

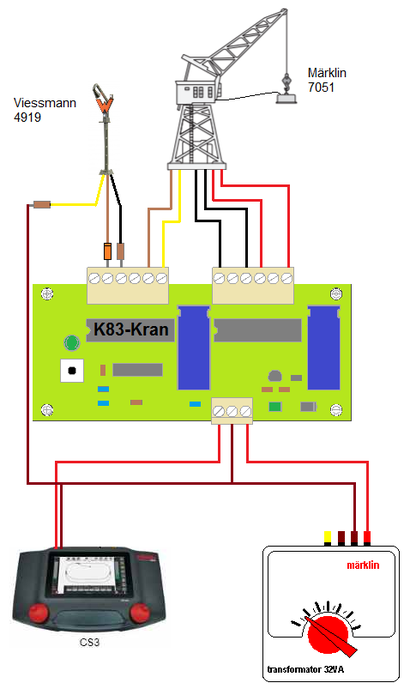

Hier eine Anregung wie man den alten Märklin-Kran mit einem K83 Decoder in Sonderausführung steuern kann.
