Hier ein paar Informationen über den generellen Anschluss der s88-Bus-Module

Es treten immer wieder Fragen auf, die eine art "Lichtorgel" bei den Rückmeldungen betreffen. Die Antwort ist immer die Gleiche: Bitte vergesst nicht einmalig die Masseverbindung zwischen dem s88-Bus und der Gleismasse herzustellen.

Ohne diese Verbindung kann bei galvanisch getrennten Zentralen keine saubere Rückmeldung entstehen. Wenn dennoch etwas gemeldet wird, ist das eher zufällig. Spätestens wenn mehrere Meldungen gleichzeitig anstehen, kollabiert das System ! Immer mehr Hersteller setzten eine galvanische Trennung in ihren Bustreiberschaltungen ein. Das reduziert im Fehlerfall die Beschädigungen in der Zentrale, für nichts sonst ist das gut. Somit ist das Problem zum Anwender weitergereicht.

Meist wird bei meinen RMD+ Modulen angenommen, der Anschluss der 0-Leistungsklemmen an die Gleismasse wäre genug. NEIN, diese Anschlußklemmen dienen nur dem "Diodentrick".

Ich habe mal versucht das Problem graphisch darzustellen.

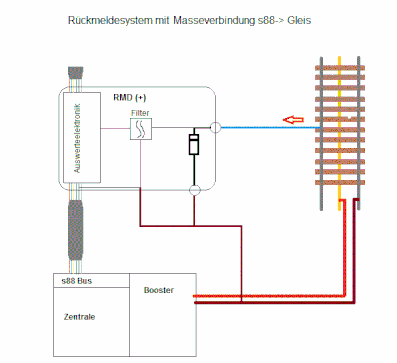

Im linken Bild sehen wir ein System ohne die erforderliche Masseverbindung. Ein Störsignal das als roter Pfeil dargestelt wird, gelangt ohne Hinternis in die Zentrale, und kann hier das Flackern der Belegtmeldungen bewirken.Im rechten Bild ist die Masseverbindung hergestellt. Diese muß nur einmal im gesamten System vorhanden sein. Hier wird die Störung vom Filter, der in jedem Eingang vorhanden ist, wirkungsvoll an die Gleisspannung abgeleitet.


Weiter die Schematische Darstellung einer Rückmeldung, einmal ohne und einmal mit Masseverbindung. Ohne die Verbindung, Bild links, kann kein Stromkreis zu stande kommen, also auch keine Meldung. Wenn dennoch etwas angezeigt wird, dann nur duch kapazitive Kopplungen, da die Ströme die hier fließen nur wenige micro Ampere betragen. Im mittleren Bild ist der Stromkries geschlossen, also die s88-Bus-Versorgungsspannung +5V (auch +12V möglich) liegt am linken Gleisstrang an, wird aber über den Radsatz nach s88-Bus-Masse kurzgeschlossen. Dies kann die Auswerteelektronik erkennen und melden. Im rechten Bild ist gezeigt, wie man nechmessen kann, ob die Rückmeldestrecke ordentlich arbeitet. Im unbelegten Zustand kann man hier mit einem Multimeter die s88-Bus-Versorgungsspannung messen. Diese sollte 4-5V (10-12V) betragen. Sollte hier etwas anderes gemessen werden, ist der Rückmeldeabschnitt nicht sauber isoliert. Bei frisch eingeschotterten Gleisen kann das durch den feuchten Schotterkleber beeinflusst werden.


An älteren Leiterplattendesigns habe ich leider keinen besonderen Anschlusspunkt vorgesehen, da dies bei früheren Zentralen intern gemacht war. Bei neueren Leiterplatten (ab 2015) habe ich einen entsprechenden Lötpunkt vorgesehen.



Zum vergrößern der Skizzen, diese anklicken !

Busverstärker "REF"

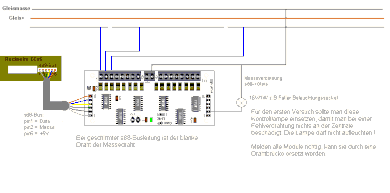

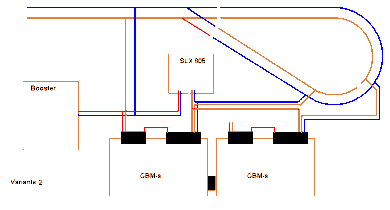

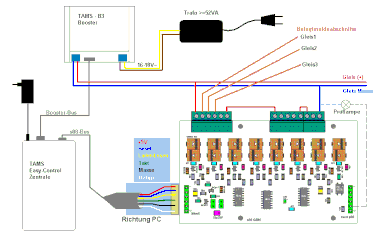

Gleisbelegtmelder mit TAMS-B-3 Booster

Rückmelder im Faller-Car-System

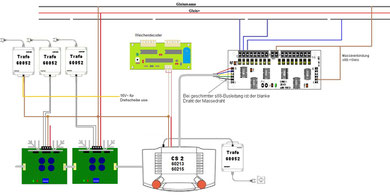

RMD+ an einer CS2

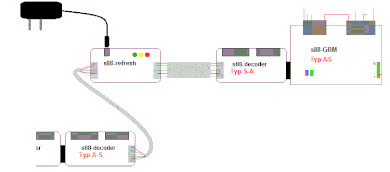

s88-Systeme

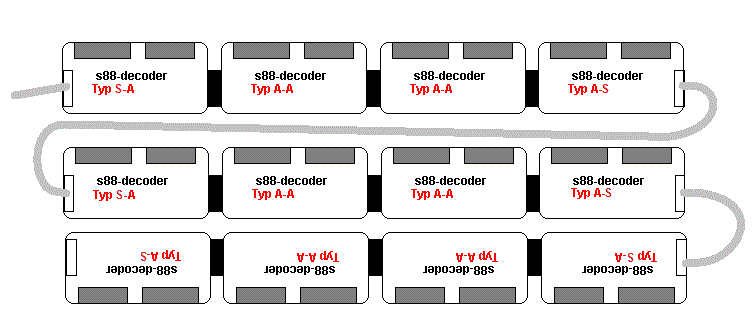

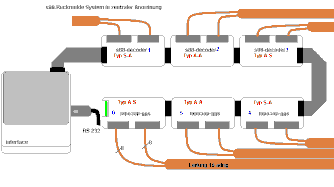

zentrale Anordnung der Rückmeldemodule

Buskabel

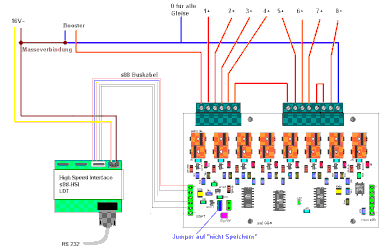

 Gleisbelegtmelder am HSI mit Masseverbindung

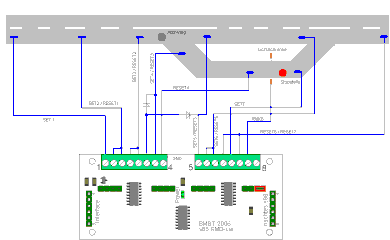

Gleisbelegtmelder mit Wendeschleifenmodul

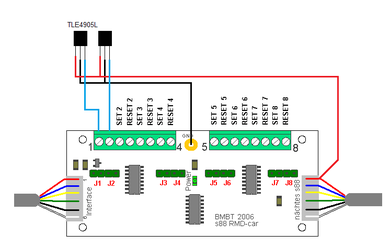

Anschluss von Hall-Sensoren

  RMD+ an einer ECoS

RMD an der CS3+

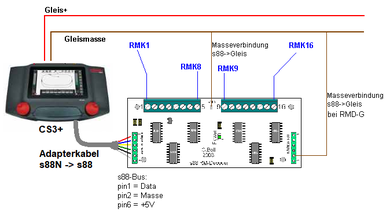

RMD+ an der CS3+
