BAROCO - Busankoppler an ROCO-Zentrale

Der Busadapter verbindet ROCO-Zentralen mit Boostern die einen 5poligen Märklin-Booster Anschluss haben

Die Anzahl der Booster, die angeschlossen werden können, hängt von deren Eingangsbeschaltung ab. 5 bis 10 Booster sind meistens möglich.

Seine Versorgungsspannung bezieht der Baustein aus dem Booster-Bus, dadurch sind keine weiteren Komponenten notwendig. Es gibt auch Booster die keine Versorgungsspannung an PIN 3 der Busleitung anbieten, dann muss der Adapter mit einem zusätzlichen Netzteil versorgt werden.

Kurzschlussmeldungen von den Boostern werden an die Zentrale weitergeleitet. Die entsprechenden Spannungspegel werden angepasst.

Der Adapter verfügt über eine galvanische Trennung, so dass keine elektrische Verbindung von der Zentrale zu den Boostern notwendig ist, bzw. durch den Adapter hergestellt wird.

Funktionsproblem an Z21 Zentrale:

Neuerdings erreichen mich Anfragen, warum der BADCC / BAROCO nach dem Austausch der ursprünglichen Zentrale auf eine Z21 nicht mehr funktioniert. Recherchen ergaben das die Z21 größere Lücken im Datensignal erzeugt (evtl für RAILCOM) auf die der Adapter mit kurzen STOP Befehlen reagiert. Man erkennt dies am gleichzeitigen aufleuchten der roten und grünen LED.  Das Problem kann durch austausch eines Kondensators auf dem Adapter behoben werden. Er reagiert danach etwas träger und ignoriert diese Lücken.

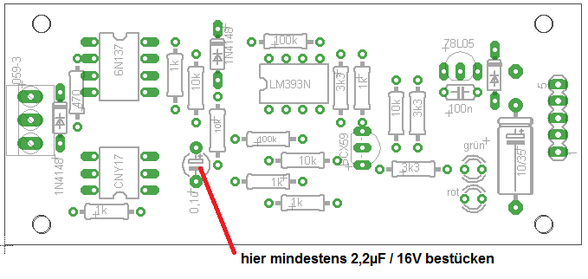

Je nach Kaufdatum sieht die Platine so aus. Der neue Kondensator kann auch zum alten dazu gelötet werden. Polarität beachten, + zeigt nach oben !


Falls der/die Booster keine Verdsorgungsspannung an PIN 3 bereitstellen.
