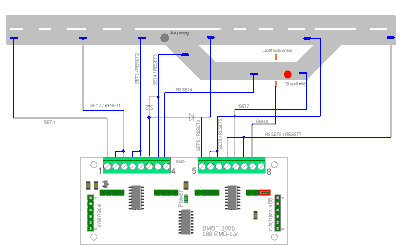

Beispiel einer Bushaltestelle

Anschluss von Hall-Sensoren

Rückmeldedecoder für Car-System

Der s88 Decoder ist für die Rückmeldung von Reed-Kontakten / Hallsensoren von der Modellbahnanlage zum Steuerungssystem konzipiert. Es sind 8 Rückmeldekanäle auf einem Decoder, für jeden Kanal gibt es einen SETZ und einen RÜCKSETZ Eingang. Ein Fahrzeug das sich zwischen diesen beiden Kontakten befindet, wird also dauerhaft gemeldet. (Strecken Belegt Meldung)

Dies ist der Hauptunterschied zum normalen Rückmeldedecoder, bei dem der Eingang nur so lange als belegt gemeldet wird, wie der entsprechende Kontakt geschlossen ist.

Die „Merker“ arbeiten allerdings nur so lange die Versorgungsspannung anliegt. Wird die zentrale abgeschaltet, sind auch die Merker gelöscht. Für jeden Kanal kann man diesen Merker auch mittels Jumper deaktivieren, so das sich dieser Kanal wie ein normaler Rückmelder verhält.

Die Schaltelemente müssen dabei die Eingänge des Decoders nach Masse ziehen.
