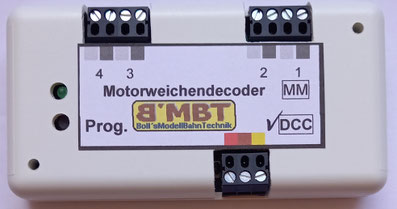

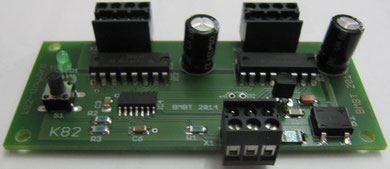

K82 - Motorweichendecoder

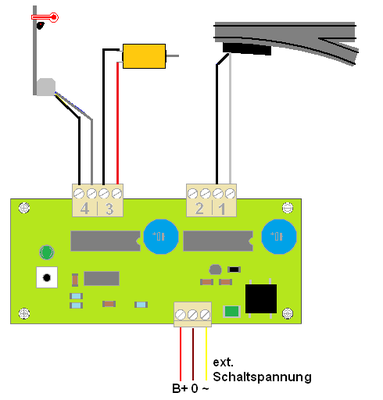

Der Motordecoder dient dazu, motorische Weichen-,Signalantriebe zu steuern.

Motorische Stellantriebeantriebe mit und ohne Endlagenabschaltung können angeschlossen werden.

Die Schaltdauer wird im Wesentlichen von der Steuerzentrale bestimmt, da kurz aufeinander folgende Schaltbefehle an den Decoder jeweils den vorherigen Befehl abschalten.

Die maximale Zeitbegrenzung kann vom Anwender von 0,25 – 3 Sekunden programmiert werden. Diese gilt dann für alle Kanäle.

Die maximale Strombelastung beträgt 0,6A/Kanal. (Spitzenstrom bis 1A)



Über die Möglichkeit eine externe Stromversorgung anzuschließen, kann der Digitalstrom entlastet werden.

Die Stromversorgung der Schaltung muß durch eine Spannung von 12-16V~ oder 15-24V= erfolgen.
