Skizzen zu Boostern

Hier ein paar Anregungen / Informationen über den generellen Anschluss von Boostern und deren Zubehör.

Zum vergrößern der Skizzen, diese anklicken !

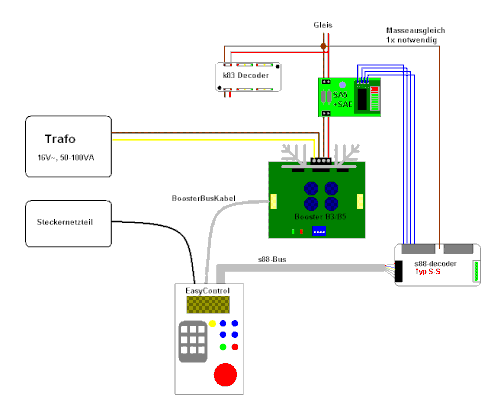

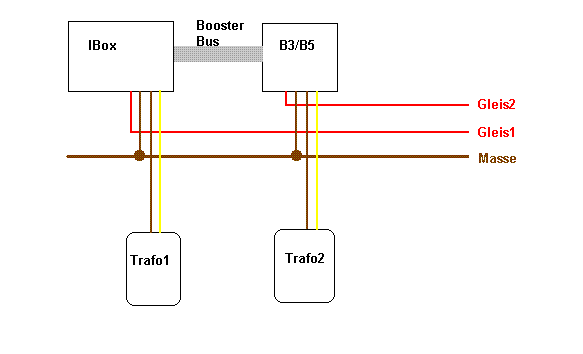

Einfache Masseführung                                               wenn schon dicke Trafos, dann bitte so ! (nur für Fachleute)

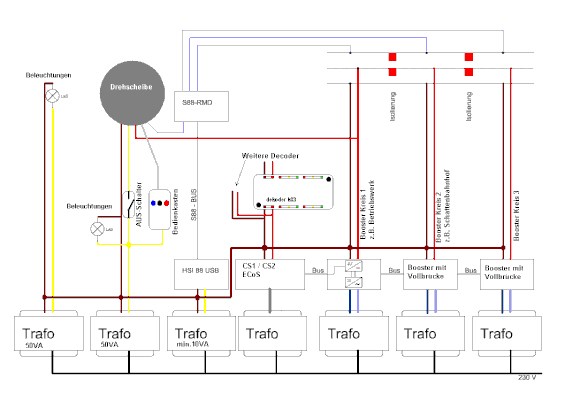

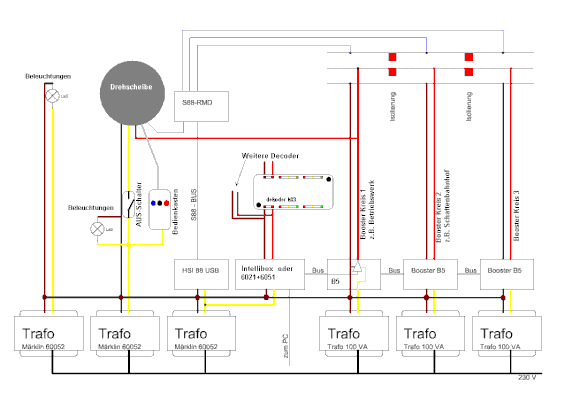

Gemeinsame Masse bei Halbbrücken-Endstufen              Gemeinsame Masse bei Vollbrücken-Endstufen

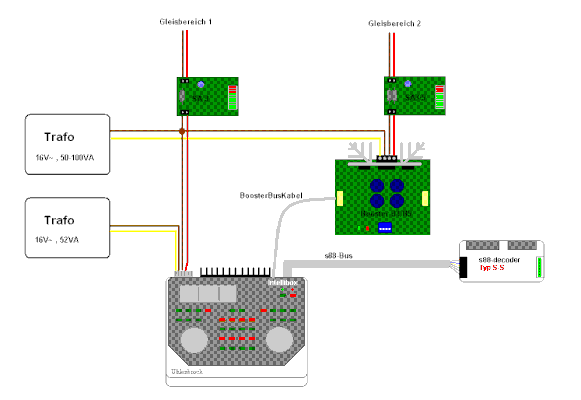

Übersicht Zentralen - Booster - Stromanzeigen

neue Booster mit Boostermanagement , mfx Rückmeldung, Boosterbusanpassung, Stromanzeigen usw.

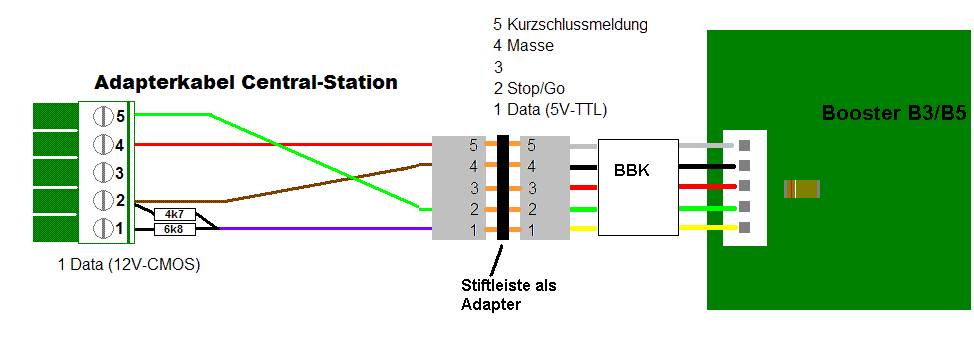

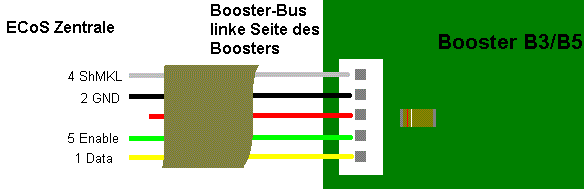

Varianten des Busanschlusses an verschiedene Zentralen

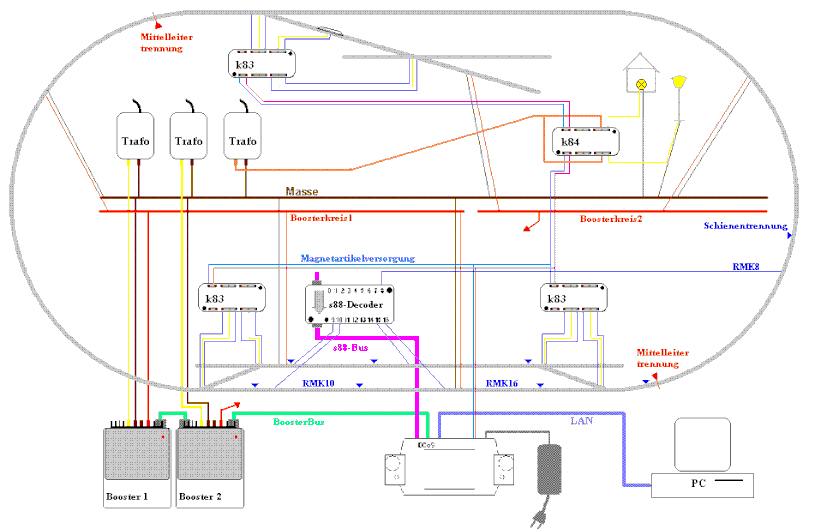

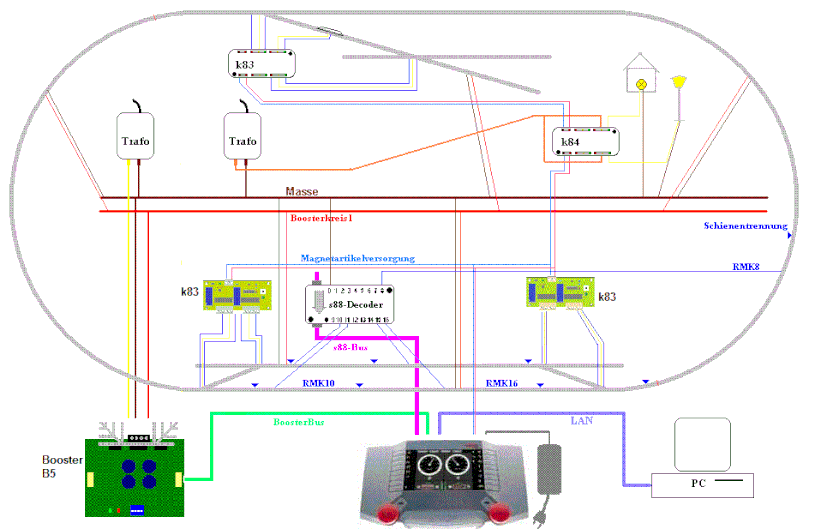

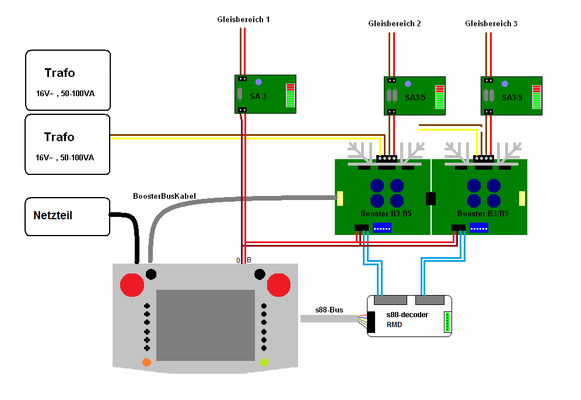

Beispiele wie eine digitale Anlage aufgebaut sein kann.
